Descripción

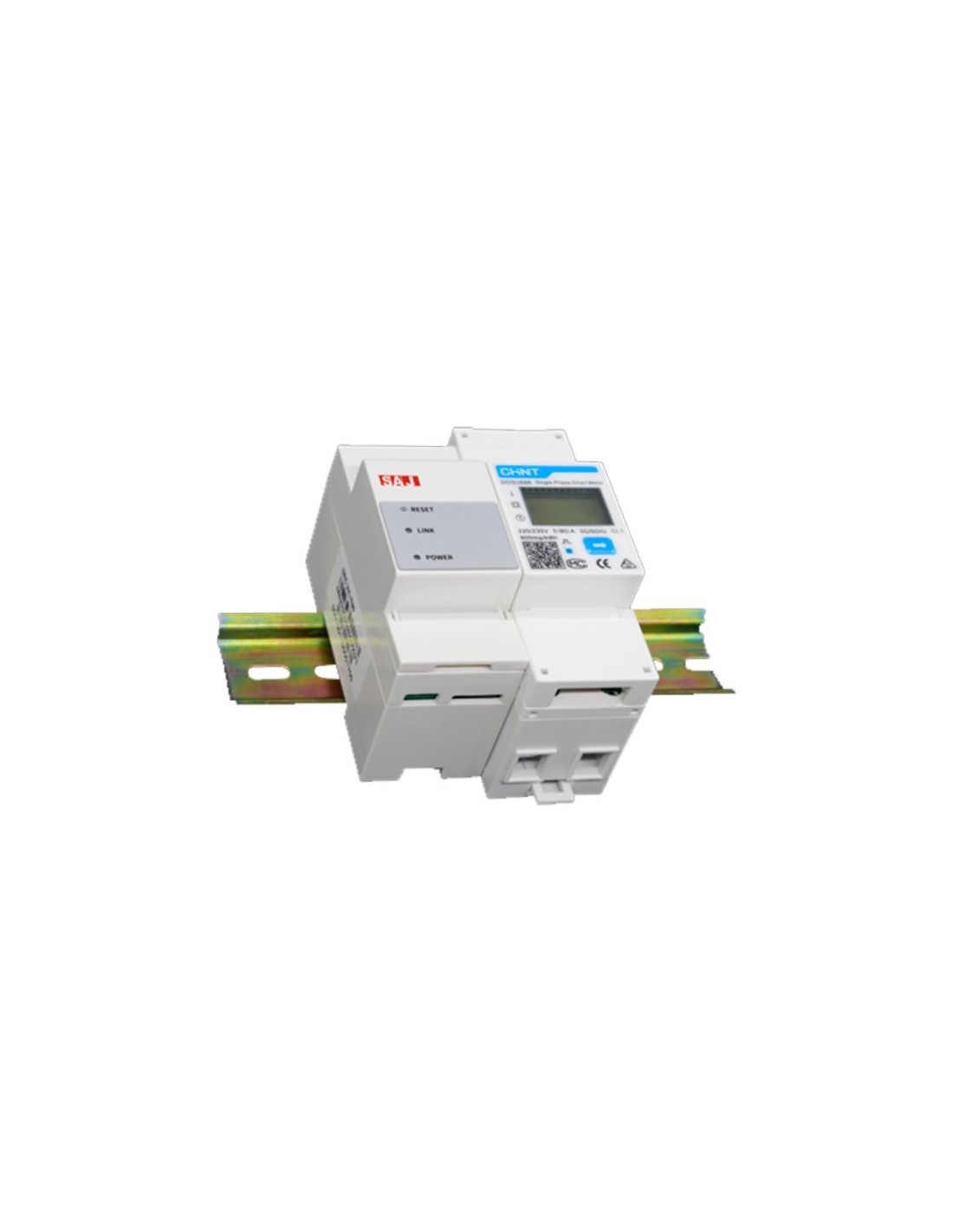

El kit SEC está compuesto por un módulo SEC y un medidor inteligente, que trabajan junto con el portal eSolar para proporcionar datos de monitoreo del consumo de carga. El medidor inteligente se encarga de registrar los datos de energía que se importan o exportan a la red, mientras que el módulo eSolar SEC recopila y transmite los datos del medidor y el inversor al portal eSolar.
Manual Sec Saj Esolar
Ficha tecnica Sec Saj Esolar
Características del Inversor SAJ R5 Series 3-8kW
El Inversor SAJ R5 Series de 3-8kW de potencia de salida es un pequeño inversor de conexión a red, monofásico y sin transformador, que se encarga de sincronizarse con la red eléctrica de la compañía de electricidad para aportar a los consumos que tenemos la energía que producen en tiempo real los paneles solares.
La gama R5 Series de SAJ ofrece una gama de acceso muy interesante para tener una pequeña instalación de autoconsumo a nivel particular y residencial. A su relación calidad-precio sumamente atractiva, sumamos unas características de rendimiento y producción perfectas para pequeñas potencias, con unas características muy superiores a la utilización de micro-inversores. Este es el modelo de mayor potencia disponible. Por debajo existen más opciones con potencias en monofásica desde hasta 3000W con dos MPPTs. Queda una gama muy escalonada con múltiples opciones en las que encontraremos con seguridad algún modelo que se ajuste a nuestros requerimientos de energía.
Los inversores de conexión a red SAJ R5 Series componen una amplia gama. El modelo que nos ocupa más específicamente, corresponde al de 3-8kW. Por debajo están las opcines de 7000, 6000, 5000, 4000, 3680 y 3000W que puede ofrecer menos producción si le conectamos menos paneles para nuestra instalación de autoconsumo solar directo. Entre las características más destacables de este modelo podríamos enumerar las siguientes:
– Tiene 2 reguladores MPPT internos que, dada la potencia del inversor, están indicados para conectar los paneles en dos series.
– Un amplio rango de voltaje de funcionamiento que nos permitirá hacer series con mayor comodidad y flexibilidad. Los MPPT trabajan entre los 90 y los 550VDC. Gracias a ello el inversor se puede poner en marcha con solamente 3 paneles de 72 células.
– Nivel de protección IP65 que nos permitirá poder situar el inversor en exteriores sin ningún problema.
– Un tamaño compacto (429x418x177 mm) y un peso muy ligero de tan solo 18 kg para que una sola persona pueda instalar el inversor sobre cualquier superficie.
– Control de reducción de potencia para evitar el vertido del exceso de producción a la red eléctrica mediante un vatímetro compatible (se vende aparte).
– Comunicación Wifi y RS232 integrado, con App para IOS y Android para ser monitorizados en todo momento
– Interfaz sencilla y visual para poder controlar su funcionamiento o cualquier tipo de error.
Aplicaciones y prestaciones del Inversor SAJ R5 Series 3000W-8000W :
El Inversor SAJ R5 Series de 3000W-8000W es un inversor monofásico de conexión a red. Por ello el Inversor SAJ R5 Series 3000W-8000W debe funcionar necesariamente con paneles solares y con la red eléctrica. Todos los modelos R5 Series incorporan dos reguladores MPPT con una eficiencia superior al 99,9%. Incorpora también protección IP65 y diversos protocolos de comunicaciones, tanto para poder monitorizar su funcionamiento como para comunicarse con el vatímetro de medición de potencia.
Las conexiones inferiores de los inversores SAJ R5 Series son las siguientes:
Conexiones del inversor R5 Series
A – Seccionador paneles.
B – Conectores mc4 paneles.
C – Conexión para RS485.
D – Conexión para RS232(GPRS/WiFi/4G).
E – Terminal toma tierra.
F – Salida de CA
G – Válvulas de descomposición
El Inversor SAJ R5 Series de 3000W-8000W es un inversor que nos permite interconectarnos con la red eléctrica sin necesidad de baterías, es por ello que este tipo de instalaciones son económicas y muy rentables a largo plazo, dado su bajo coste de adquisición, nulo mantenimiento y una sencilla puesta en marcha.
Para que este sistema con el Inversor SAJ R5 Series 3000W-8000W funcione de manera apropiada, necesitaremos de un grupo de paneles solares, agrupados en un o dos series que cumplan los requerimientos de voltaje de estos modelos de inversores. Debemos asegurarnos que los paneles conectados entregan una tensión que está dentro del rango operativo del inversor. Estos modelos en concreto, sus MPPT operan entre los 90 y los 550VDC y para arrancar necesita un mínimo de 100VCD. Esto se consigue con únicamente 3 paneles de 60 o de 72 células puestos en serie.
Instalación Inversor SAJ R5 Series 3-8kW
La instalación de este modelo de Inversor SAJ R5 Series 3-8kW Inyección a red de vertido cero es sencilla, no obstante en Wccsolar le recomendamos que sea instalada por un profesional fotovoltaico, o bien se sigan estrictamente las instrucciones de instalación para evitar malas conexiones y averías por culpa de una instalación incorrecta.
Comprar Inversor SAJ R5 Series 3-8kW
Comprar el Inversor SAJ R5 Series 3-8kW es rápido, seguro y cómodo gracias a Wccsolar, además el Inversor SAJ R5 Series 3-8kW cuenta con garantía oficial de Wccsolar.
Contáctenos para recibir más información.
Ficha Tecnica
Parámetro
- Tipo eSolar WiFi-M
- Solicitud Monitoreo de carga residencial
- Puerto de comunicación WiFi / LAN / Bluetooth / RS485
- Intervalo de recopilación de datos [min] 1 ~ 30 [opcional], 10 [estándar]
- Método de actualización de firmware Puerto serie / Remoto
- Método de acceso a datos APLICACIÓN / Página web integrada / Servidor remoto
- Indicación de estado LED
Parámetro eléctrico
- Voltaje de entrada 100~240Vac
- Frecuencia de entrada 50/60Hz
- Consumo estático [W] <0.8
- Max. consumo instantáneo [W]<5
Ambiente
- Rango de temperatura de funcionamiento -25℃~+60℃
- Rango de temperatura de almacenamiento -30℃~+70℃
- Dimensión [H * W * D] [mm] 84.4*36*65.5
- Peso (gramos] 600
- Protección de ingreso IP20
Otros
- Método de montaje Track mounting
- Garantía [año] 2
- Certificados CE、RoHs
