Descripción

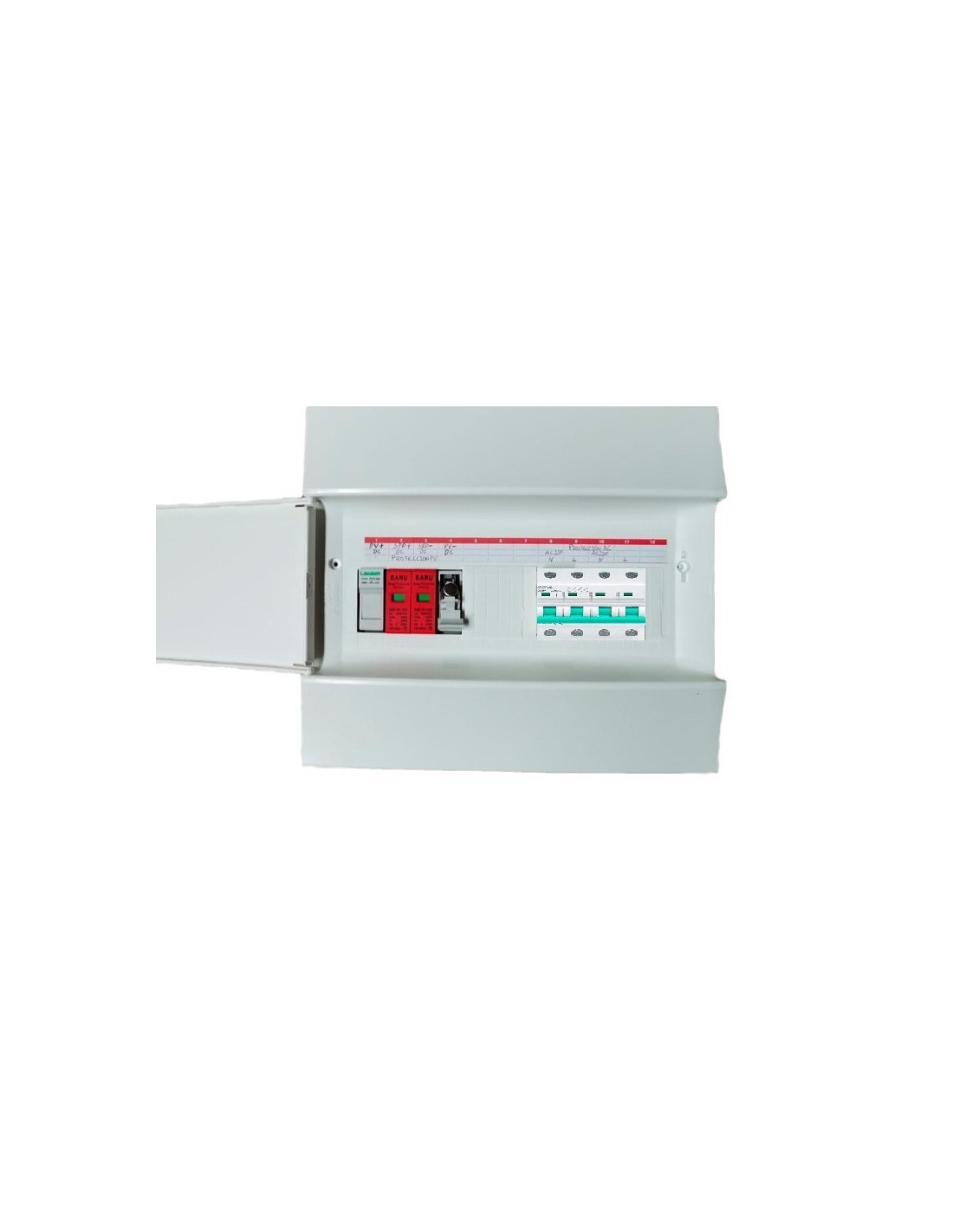

El Cuadro de Protección PV 1000v DC nos permite el control, mando, protección, gestión, y reparto de aquellas líneas, strings o circuitos que se conecten a él. Es un cuadro recomendado para protección de corriente continua, especial para energía solar fotovoltaica tanto Trifasico.
El equipo está diseñado para proteger eléctricamente los paneles fotovoltaicos de posibles sobretensiones (transitorias y permanentes) sobreintensidades y Salida de Corriente Alterna (AC) de Inversor a Cuadro Eletrica de la Casa. Un conjunto completo de protección brindará seguridad y legalización al sistema.
Viene provisto de un Interruptor de corte en Carga, que permite cortar la línea del grupo de paneles y así realizar tareas correctivas o preventivas en dicha zona. También viene con fusibles (<1000 Vdc), que protegen los 2 polos (+ y -). La caja tiene un Nivel 1 de protección, vienen con protectores de sobretensión, pues es frecuente que en zonas donde se ubican las instalaciones fotovoltaicas (Campos, zonas rurales,etc…), se produzcan sobretensiones causadas por los relámpagos.
Presenta una alta fiabilidad ya que integra las protecciones más completas, así como una gran funcionalidad y versatilidad. El cuadro está fabricado con PVC, resistente al agua, polvo y rayos UVA gracias a su grado de protección. Tiene un amplio rango de temperatura de trabajo de -25ºC hasta +55ºC y su instalación es sencilla.
Complementa la instalación fotovoltaica con los diferentes contadores, cajas de protección y material eléctrico para Energía Solar Fotovoltaica del amplio catálogo que te ofrecemos en WccSolar.
Comprar Cuadro de Protección Fotovoltaica
Comprar Cuadro de Protección es rápido, seguro y cómodo gracias a Wccsolar, además el Protector Sobretensiones cuenta con garantía oficial de Wccsolar.
Contáctenos para recibir más información.
Tipos de Protección
Para 1 Strings
2-Porfafusible 10*38 1000VDC MAX 32A
2-Fusible 12A/1000VDC
1-Proteccion sobre Voltaje 1000VDC
1-Magnetotermico 25A/400VAC 4P Trifasico
1-Caja cuadro Electrico para 12 Elemento
Para 2 Strings
4-Porfafusible 10*38 1000VDC MAX 32A
4-Fusible 12A/1000VDC
2-Proteccion sobre Voltaje 1000VDC
1-Magnetotermico 25A/400VAC 4P Trifasico
1-Caja cuadro Electrico para 12 Elemento
