Descripción

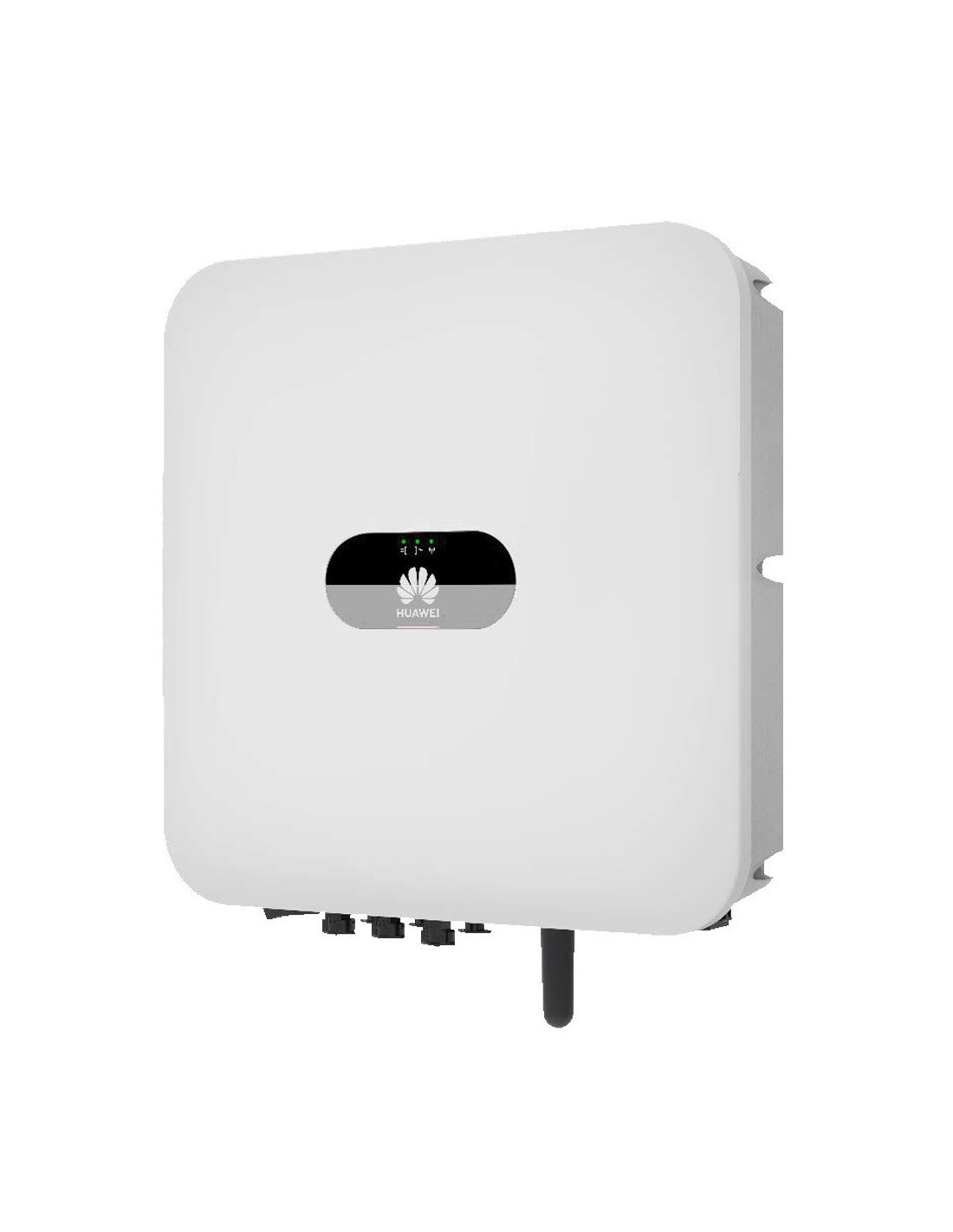

Inversor Huawei Híbrido 4600W SUN2000L-4.6KTL Inyección a Red
Se caracteriza por estar preparado para trabajar en instalaciones de conexión a red de necesidades energéticas moderadas, pues se trata del modelo de inversor más pequeño de la gama.
Manual Huawei 2KTL-5KTL:
Ingles
Español
Ficha Técnica 2KTL-5KTL:
Español
Guía de instalaciones Inversor HuaWei a Baterías Luna 2000
Guía de instalaciones Inversor HuaWei a Inversores HUAWEI 2KTL – 6KTL L1
Protección contra arcos eléctricos active con tecnología de IA
Compatible con el optimizador SUN2000-450W-P
Batería lista por enchufe directo & Juega, no se requiere ningún dispositivo adicional ni ninguna modificación
Modelos de 2KW hasta 10KW tanto monofasico y trifasico lleva funcion de Carga de batería LUNA de 5KW
Topología de inversor de alta eficiencia, máx. Eficiencia 98,4%
Características del Inversor Huawei SUN2000L-4.6KTL Red 4600W
- Es un inversor monofásico de autoconsumo. Gracias a ello podremos iniciarnos en una instalación de autoconsumo directo sin acumulación, mucho más económica para en un futuro poder ampliar con la inclusión de una batería para reducir nuestra dependencia de la red eléctrica.
- Tiene un repetidor de señal integrado que permite la comunicación entre inversores gracias a que la señal wifi se traslada de un inversor Huawei a otro. Esto es muy interesante para instalaciones fotovoltaicas de gran tamaño que requieren de varios inversores y que de otra forma supondría una limitación la comunicación entre estos.
- Es compatible con el vatímetro Chint monofásico para confirmar la compatibilidad con otros vatímetros contáctenos o consulte en cada caso la ficha técnica.
- Ofrece una gran eficiencia de funcionamiento, de más del 98% y dispone de las mejores capacidades de ampliación al mejor precio.
- Tiene un rango extremadamente bajo para el arranque de su regulador interno. El rango de trabajo de su regulador está entre los 120 y los 480V, por lo que con 4 paneles de 72 células ya se podrá poner en marcha. Tiene un límite alto en su voltaje de trabajo, por lo que podremos utilizar cualquier tipo de panel siempre que respetemos los rangos que nos delimita el fabricante.
Aplicaciones del Inversor Huawei SUN2000L-4.6KTL Red 4600W
- Funciona como un dispositivo que, conectado a la red eléctrica de nuestra vivienda, inyecta sobre la misma la energía que los paneles solares son capaces de generar en tiempo real. Es lo que se llama un inversor de conexión a red. Como siempre, hay que respetar las tensiones máximas de trabajo con el inversor, pero debemos tener una precaución adicional de no superar los 495V en circuito abierto fotovoltaico si conectamos la batería al sistema.
- Incorpora numerosas protecciones entre las que destacan la protección anti-isla, la inversión de polaridad, cortocircuitos, sobrecorriente, sobrevoltaje, exceso de temperatura y muchos más.
- Dispone de conexión inalámbrica, comunicaciones mediante RS485 e indicadores led en su frontal para una sencilla puesta en marcha y supervisión. El inversor Huawei SUN2000L-4.6KTL Red 4600W se comunica de forma inalámbrica con nuestro terminal móvil para poder hacer la puesta en marcha y también para poder tener una monitorización detallada.
Instalación Inversor Huawei SUN2000L-4.6KTL Red 4600W
La instalación del inversor Huawei SUN2000L-4.6KTL Red 4600W es muy sencilla ya que gracias a su diseño tan ligero y sin partes móviles facilita mucho la tarea de instalación del inversor. Este inversor tiene protección IP65 por lo que permite ser instalado en exteriores siempre y cuando no esté sometido a la luz solar directamente ni a inclemencias atmosféricas. Gracias a que incorpora una avanzada refrigeración por convección natural, su diseño sin ventilador le da una gran fiabilidad y durabilidad.
Debe instalarse en un ambiente bien ventilado para garantizar un buen calor disipación, cuando se instala bajo la luz solar directa, la potencia del SUN2000L puede reducirse debido al aumento adicional de la temperatura. Instale el inversor Huawei SUN2000L-4.6KTL Red 4600W en un lugar protegido o instale un toldo para garantizar la integridad del dispositivo.
La instalación del inversor Huawei SUN2000L-4.6KTL Red 4600W puede realizarla usted mismo, pero en WccSolar siempre recomendamos que siempre se ponga en manos de un profesional.
Monitorización del Inversor Huawei SUN2000L-4.6KTL Red 4600W
Los inversores Huawei destacan por llevar integrado la funcionalidad WIFI. Recibirá una pequeña antena que debe enroscar en el puerto para que el WIFI del dispositivo esté activo.
Su configuración y monitoreo se realiza a través de la aplicación para móviles de Huawei, Fusion Solar, disponible tanto para Apple como para Android. Gracias a esta aplicación podrá conocer en tiempo real datos sobre su sistema, potencia producida, potencia consumida tanto por días, semanas como meses. Ello le ayudará a conocer de cerca el ahorro que se va produciendo gracias a su sistema solar fotovoltaico.
La aplicación Fusion Solar realiza análisis detallado diario, mensual y anual de los datos de producción del campo solar fotovoltaico y del consumo de nuestra vivienda. Además, ofrece en tiempo real un diagrama con el flujo de energía del sistema solar en cada momento.
Ficha Técnica
EFICIENCIA:
- Máxima eficiencia: 98,6%
- Eficiencia europea ponderada: 98%
ENTRADA
- Alimentación fotovoltaica máxima: 6900WP
- Tensión Máxima de entrada: 600v/495V
- Rango de voltaje de operación: 90 V ~ 600 V / 90 V ~ 495 V
- Voltaje de arranque: 120 V
- Rango de voltaje MPPT de potencia máxima: 260 V – 480 V
- Tensión nominal de entrada: 380 V
- Corriente de entrada máxima por MPPT: 12.5 A
- Corriente de cortocircuito máxima: 18A
- Cantidad de rastreadores MPP: 2
- Cantidad máxima de entradas por MPPT: 1
SALIDA
- Conexión a red eléctrica: Monofásica
- Potencia de salida nominal: 4600 W
- Potencia aparente máxima: 5000 VA
- Tensión de salida nominal: 220 V/230 V/240 V
- Frecuencia nominal de red de CA: 50 Hz/60 Hz
- Corriente máxima de salida: 23 A
- Factor de potencia ajustable: 0,8 capacitivo… 0,8 inductivo
- Distorsión armónica total máxima: ≤ 3 %
PROTECCIÓN
- Protección contra islas eléctricas: Sí
- Protección contra polaridad invertida de CC: Sí
- Monitorización de aislamiento: Sí
- Protección contra descargas atmosféricas de CC: Sí
- Protección contra descargas atmosféricas de CA: Sí
- Monitorización de corriente residual: Sí
- Protección contra sobrecorriente de CA: Sí
- Protección contra cortocircuito de CA: Sí
- Protección contra sobretensión de CA: Sí
- Protección contra sobrecalentamiento: Sí
DATOS GENERALES
- Rango de temperatura de operación: -30 ~ +60 °C (Disminución de la capacidad eléctrica por encima de los 45 °C a potencia de salida nominal)
- Humedad de operación relativa: 0 % HR～100 % HR
- Altitud de operación: 0 – 4000 m (disminución de la capacidad eléctrica a partir de los 2000 m)
- Enfriamiento: Convección natural
- Pantalla: Indicadores led
- Comunicación: RS485, WLAN
- Peso (incluida ménsula de montaje): 10,6 kg (23,4 lb)
- Dimensiones (incluida ménsula de montaje): 375 x 375 x 161,5 mm (14,8 x 14,8 x 6,4 pulgadas)
- Grado de protección: IP65
COMPATIBILIDAD DE LA BATERIA
- Batería: LG Chem RESU 7H_R / 10H_R
- Rango de tensión: 350 ~ 450 VCC
- Corriente máxima: 10 A
- Comunicación: RS485
CUMPLIMIENTO DE ESTANDARES
- Seguridad: EN/IEC 62109-1, EN/IEC 62109-2
