Inversor cargador de 5000W 48V, con MPPT de 80A especial para kits solares fotovoltaicos, es un inversor de onda senoidal pura cuenta con cargador baterías de 60A y regulador solar MPPT de 80A integrados en un solo equipo. Es una de las mejores soluciones en el mercado a día de hoy, ya que es capaz de gestionar la carga de los paneles solares, la carga de las baterías, y además dispone de un cargador de baterías, que permite cargarlas desde un grupo electrógeno a gasolina o con la red eléctrica en el caso de que los paneles solares no fueran capaces de suministrar la energía necesaria. La función de los inversores hibrido Solar es no hacer pasar la corriente por las baterías durante todo el día, sino más bien utilizar la energía que proporcionan. La batería se carga durante el día con el excedente de producción que no utilizamos, que es la cifra de potencia que vemos en pantalla.

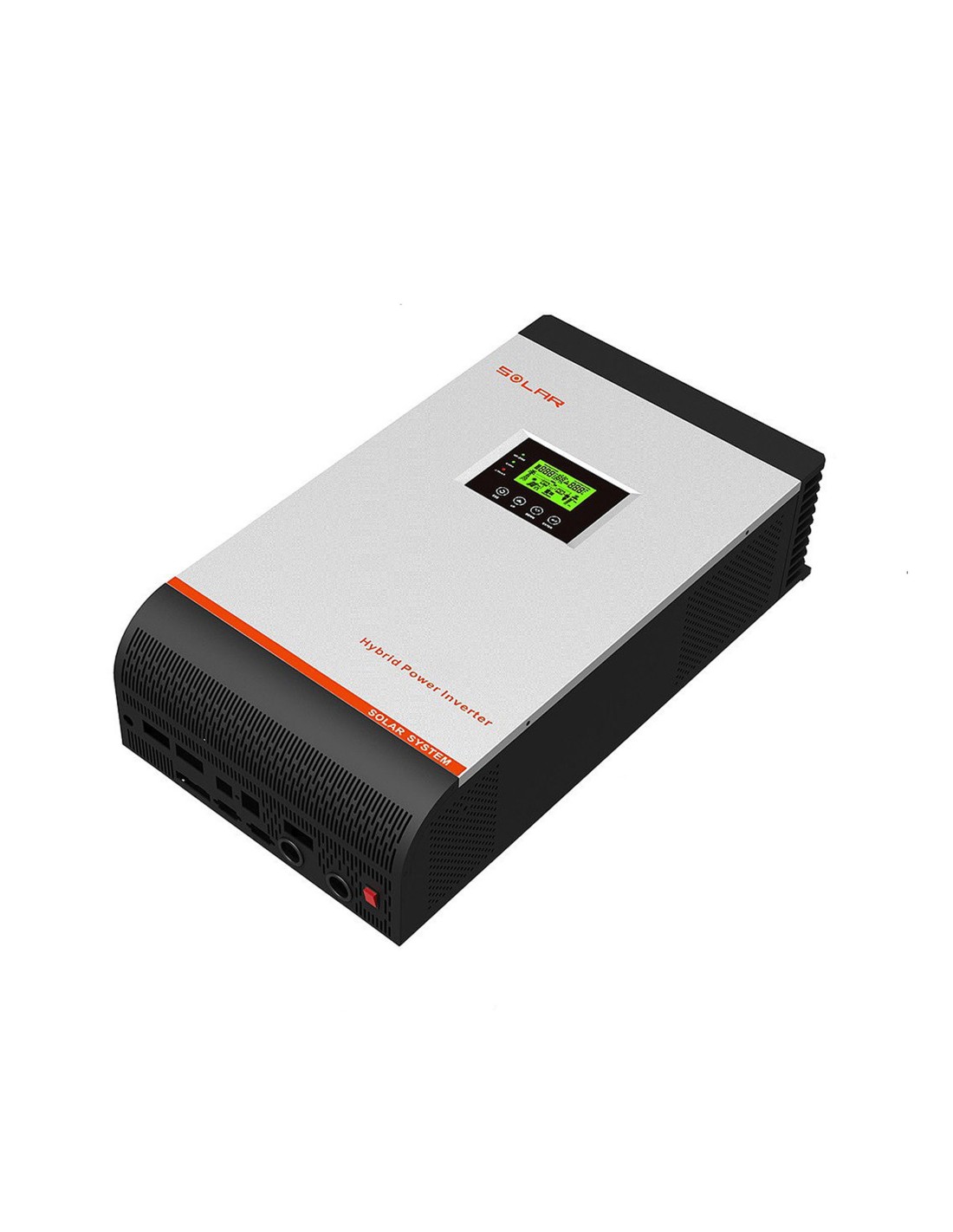

Inversor híbrido 5KW 48v MPPT 80A/145V VHMlleva funcion de telecomunicacion con bateria Litio PYLONTECH
Gracia Funcion de Paralelo Inversores Cargadores permiten que las instalaciones más exigentes cuenten con 3 inversores conectados en paralelo aumente hasta 15.000W continua y pico de arrache 30.000w(vale para monofasico de 220v y trifasico de 380v)
Se trata de inversores de onda pura y algunos de los modelos son además paralelables, soportando potencias mayores que la de otros inversores.
La batería se carga durante el día con el excedente de producción que no utilizamos, que es la cifra de potencia que vemos en pantalla.
Gracias Función por Ecualización (parametro 36) aumenta 20% mas de la vida util de baterias.
El inversor es capaz de generar una onda senoidal pura, de iguales características a la creada por la red eléctrica convencional.
Todo ello se puede visualizar mediante el display LCD. que viene incluido en la carcasa del Inversor Must Solar. Además, los equipos del fabricante Must Solar permiten la programación de los parámetros de funcionamiento de la instalación, así como la conexión wifi del inversor para poder monitorizarlo desde cualquier ordenador a través de una página web.
Manual Wifi ING
Manual Wifi ESP
Esquema funcionamiento:
En el caso de ser de noche, un día nublado o tener una demanda de energía superior a lo que los paneles pueden proporcionar, la energía necesaria la aporta el banco de baterías. Si por ejemplo a las 12:00h del mediodía estamos produciendo con los paneles solares 1.500W, y la vivienda consume en ese momento 500W, estaremos cargando las baterías con los 1.000W sobrantes, para así poder tener suministro durante la noche.
Instalación Inversor 5KW VHM 48V híbrido
Para llegar a brindar una maxima protección tanto del inversor como se sistema en general le aconsejamos poner un Kit de Protección y preinstalación. La instalación de este modelo de Inversor 5KW 48v híbridor es sencilla con tu kit de preinstalación, no obstante en Wccsolar le recomendamos que el Inversor 5KW 48v híbrido sea instalada por un profesional fotovoltaico, o bien se sigan estrictamente las instrucciones de instalación para evitar malas conexiones y averías por culpa de una instalación incorrecta.
Comprar Inversor 5KW VHM 48V híbrido
Comprar el Inversor 5KW 48v híbrido es rápido, seguro y cómodo gracias a Wccsolar, además el Inversor 5KW 48v híbrido cuenta con garantía oficial de Wccsolar.
Contáctenos para recibir más información.
Garantía de 2 años
Ficha Tecnica
– Modelo:5KW VHM 48V
– Potencia nominal: 5000W.
– Voltaje de entrada: 48V.
– Rango de voltaje seleccionable: 170-280 VAC (para ordenadores) 90-280 VAC(para electrodomésticos del hogar).
– Rango de frecuencia: 50Hz/60Hz (detección automática).
– Regulación del voltaje de salida (modo batería): 230 VAC +-5%
– Potencia máxima (picos de arranque): 10.000W.
– Eficiencia: 93%.
– Tiempo de transferencia: 10 ms (para ordenadores) 20 ms (para electrodomésticos).
– Tipo de onda: Onda sinusoidal pura.
– Voltaje máximo del circuito abierto panel fotovoltaica 145VDC
– Tensión de la batería: 48V.
– Voltaje de carga en flotación: 54V.
– Protección por sobrecarga: 60V.
– PV Potencia nominal: 4000W.
– Corriente de carga del regulador: 80A MPPT.
– Corriente de carga del cargador: 60A.
– Consumo de energía en stand-by: 2W.
– Medidas: 141 x 295 x 528mm
– Peso: 12.5 Kg.
Tiene funcion para Placa de paralelos Funcion de conectar maximo 6 tres Aparato en paralelos Aumente hasta 30000va (24000w)continua 360A
NO INCLUYE LA PLACA DE FUNCION PARALELOS
Características
Inversor Hibrido 5kw 48v MPPT concentra tres potentes dispositivos en una sola unidad. De este modo se puede regular y controlar el funcionamiento de toda la instalación solar desde una sola pantalla.
Este modelo MPPT 5Kw de 48V incluye:
– Un inversor de onda sinusoidal pura de 5000W 48V:
Inversor de onda pura de 5000W de potencia nominal con potencia máxima durante varios segundos de 10000W, para cubrir altos picos de arranque de algunos aparatos con motor. Este inversor se puede usar para todo tipo de dispositivos eléctricos siempre que no se supere la potencia nominal de uso de 5000W. Se recomienda para el funcionamiento de un frigorífico, congelador, televisión, lavadora, cafetera, parrilla, microondas, lavavajillas, iluminación, pequeños electrodomésticos como batidora, exprimidor, cafetera, ventilador, ordenador, impresora, reproductor de audio o DVD, taladro, etc.
La pantalla del Omega permite visualizar la potencia real de los aparatos que se conectan a la instalación solar. Esta pantalla también indica el porcentaje de uso del inversor según la exigencia a la que se le haga trabajar en cada momento.
– Un regulador maximizador MPPT de 80A:
Cada unidad incluye un ámplio regulador de carga MPPT que permite hasta 80 amperios en capacidad de paneles de 24V. Ya sean paneles de aislada: de potencia entre 150 a 330W, o de red (MPPT): paneles de potencia igual o superior a 250W. El regulador es la pantalla predeterminada del Inversor Hibrido 5kw 48v MPPT y permite controlar en todo momento el nivel de carga de las baterías.
El regulador se puede configurar según el tipo de batería que se instale: ácido (solar monoblock o estacionaria) o agm/gel. De este modo la carga es precisa y se alarga la vida útil de la batería. También permite configurar las tres etapas de carga: carga en bruto, absorción y flotación.
– Un cargador de baterías de 60A:
El cargador de baterías permite alimentar la instalación solar con energía externa de apoyo mediante el uso de un generador o grupo electrógeno. Este cargador se puede configurar para que permita el paso de energía una vez las baterías bajen hasta un nivel de descarga marcado. De este modo, con el uso de un generador automático (o bien de energía de la red), este se pondrá automáticamente en marcha convirtiéndose en una instalación solar totalmente autónoma.
Este avanzado cargador utiliza múltiples etapas para realizar una recarga rápida de las baterías. Gracias a estas recargas la batería nunca desciende de un determinado nivel de carga con lo que se prolonga su ciclo de vida.
El uso de un cargador es ideal para cubrir picos de consumo altos en instalaciones donde existan días puntuales con consumos mucho más altos de lo habitual. De este modo se cubre el consumo y se evita tener que sobredimensionar la instalación solar por esta causa.
Otras características destacadas:
– Este modelo MPPT 5 KW permiten conectar en paralelo varias unidades mediante un cable de conexión con lo que se multiplica la potencia del inversor.
– Ofrece configuración de prioridad de carga según su origen ( solar / compañía eléctrica o generador ), así como de prioridad del origen de la potencia de salida ( solar / compañía eléctrica / solar-batería-compañía eléctrica ).
– El cargador dispone de un ámplio rango de tensión así como un filtro para regular las oscilaciones de onda de generadores más antiguos. Así puede usarse tanto para conectar todo tipo de grupos electrógenos como la propia red eléctrica.-Reinicio automático mientras la AC se está recuperando.
– Protección contra sobrecarga y cortocircuito.
– Diseño inteligente del cargador de baterías para optimizar el rendimiento de la batería.
– La función de arranque en frío.
